Que sont les blocs de cordage de poulies conductrices ?

Que sont les blocs de cordage de poulies conductrices ?

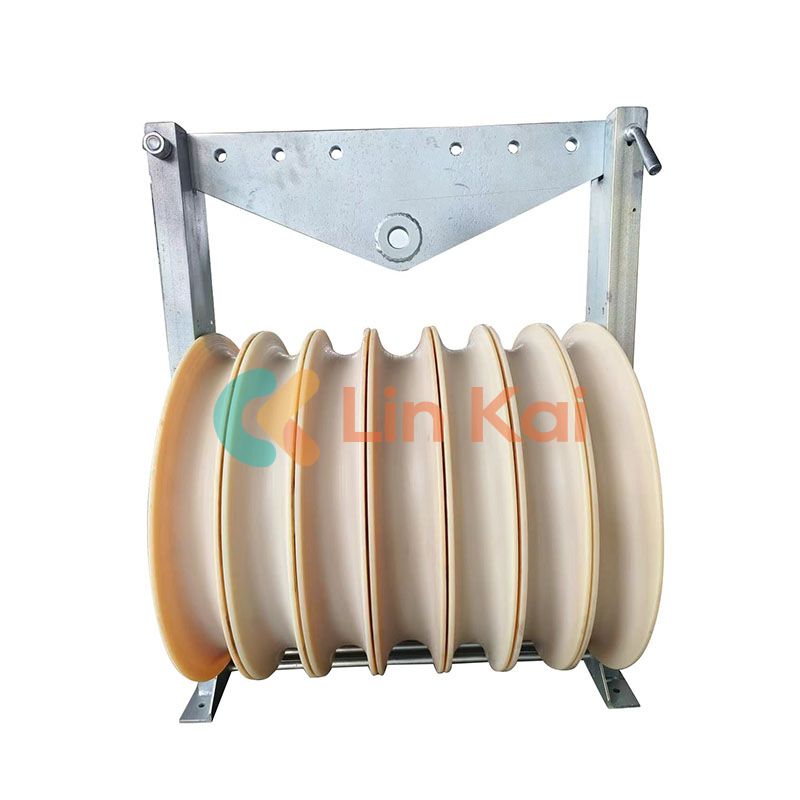

Les blocs de cordage de poulies conductrices sont des poulies spécialisées conçues pour soutenir et guider les conducteurs électriques (fils) lors du cordage des lignes de transmission aériennes. L'ensemble est généralement constitué d'une roue à gorge appeléeréaet un cadre de support. Le conducteur passe à travers la poulie, qui tourne librement pour réduire la friction et protéger la surface du conducteur. Les blocs sont temporairement montés sur des structures de tour ou des supports temporaires avant le début du tirage.

Comment fonctionnent les blocs de cordage de poulies conductrices ?

Lors d'une opération de cordage :

• Une corde pilote ou une ligne de traction est d'abord installée tout au long du parcours.
• Le bloc de cordage des conducteurs est placé au niveau des tours ou des points d'angle.
• Le conducteur est attaché au câble de traction et tiré à travers chaque poulie.
• La rotation de la poulie réduit considérablement la friction et évite l’abrasion ou l’endommagement du conducteur.

La poulie rainurée garantit que le conducteur reste sur la bonne voie même lorsqu'il traverse un terrain irrégulier ou des courbes. Le mouvement fluide aide également les équipes à maintenir une tension adéquate et à minimiser les retards d’installation.

Pourquoi les blocs de cordage de poulies conductrices sont-ils importants ?

Il existe plusieurs raisons essentielles pour lesquelles ces blocs sont indispensables dans la construction de lignes électriques :

• Friction et dommages réduits :La conception minimise le frottement et l'usure des conducteurs, évitant ainsi des dommages coûteux lors de l'installation.
• Bonne gestion de la tension :Ils facilitent une tension contrôlée, ce qui est essentiel pour un affaissement constant des conducteurs et une fiabilité à long terme.
• Sécurité améliorée :Tirer manuellement des conducteurs sans bloc augmente le risque de rupture et de blessure des travailleurs. Les blocages réduisent ces risques.
• Cordage efficace longue distance :Pour les longues portées ou les terrains difficiles, les blocs garantissent que l'installation se déroule sans problème et sans arrêts inutiles.

Quels types de blocs de cordage de poulies conductrices existent ?

Les blocs de cordage sont classés selon le nombre de réas et les cas d'utilisation particuliers :

Comment choisir le bon bloc de cordage de poulie conductrice ?

Lors de la sélection d'un bloc approprié, voici les critères clés :

• Taille et type de conducteur :Assurez-vous que le diamètre de la poulie est au moins 30 à 40 fois supérieur au diamètre du conducteur afin de minimiser les contraintes de flexion.
• Nombre de conducteurs :Choisissez des blocs dont le nombre de réas correspond à la conception de votre ligne : un seul pour un conducteur, plusieurs pour les systèmes groupés.
• Capacité de charge nominale :La charge de travail doit dépasser la tension de traction maximale d'une marge de sécurité.
• Cadre et matériel :Les cadres sont généralement en acier galvanisé et les réas sont en aluminium haute résistance ou en nylon MC avec doublure de protection en option.

Quelles considérations de sécurité sont importantes ?

• Installation correcte :Assurer un ancrage sécurisé sur les tours pour éviter tout délogement accidentel lors du tirage.
• Inspection régulière :Vérifiez fréquemment l’état des poulies et des roulements pour éviter toute défaillance en cours de fonctionnement.
• Utiliser un équipement de protection :Les travailleurs doivent porter un EPI lorsqu’ils manipulent des conducteurs et des outils à haute tension.

Foire aux questions

Quel est l’objectif principal d’un bloc de cordage de poulie conductrice ?
Il guide et soutient le conducteur lors de l'installation de la ligne aérienne tout en minimisant les frottements et les dommages mécaniques.

Comment le matériau de la poulie affecte-t-il les performances ?
Les réas en nylon MC ou en aluminium avec garnitures réduisent la friction et minimisent l'usure des conducteurs.

Un bloc de poulie peut-il gérer plusieurs conducteurs ?
Oui, les blocs multi-réas sont conçus pour gérer deux, trois ou quatre conducteurs simultanément.

Les blocs de cordage de poulies conductrices sont-ils uniquement destinés aux lignes électriques ?
Principalement oui, mais des blocs similaires peuvent être utilisés dans les télécommunications et autres installations de câbles aériens.

Quels facteurs influencent la sélection des blocs ?
La taille du conducteur, la charge de tension, l'environnement et la complexité du tracé affectent tous le choix du bloc.
