Comment un rouleau de mise à la terre de câble à roue en nylon peut-il rendre l'installation de câbles souterrains plus sûre et plus efficace

Résumé de l'article :L’installation de câbles souterrains nécessite bien plus que des techniciens qualifiés et des câbles de haute qualité. Le bon équipement de support peut affecter considérablement l’efficacité du tirage, la protection des câbles et la sécurité de l’installation. UNRouleau de masse de câble de roue en nylonfournit un chemin fluide et contrôlé pour les câbles électriques souterrains, en particulier lorsque les câbles doivent passer à travers des sections droites, des coudes et des coins de tranchée. Conçus pour le guidage et le support des câbles, ces rouleaux aident à réduire la friction, à prévenir le désalignement des câbles et à protéger les surfaces des câbles lors de l'installation. Ce guide explique le fonctionnement des rouleaux de mise à la terre pour câbles en nylon, comment sélectionner le bon modèle et pourquoi ils constituent un élément important de l'installation professionnelle de câbles souterrains.

Table des matières

• Pourquoi l'installation de câbles souterrains nécessite-t-elle des rouleaux de mise à la terre ?
• Qu'est-ce qu'un rouleau de masse pour câble de roue en nylon ?
• Quelles sont les principales caractéristiques des rouleaux de mise à la terre pour câbles de roue en nylon ?
• Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?
• Où sont utilisés les rouleaux de mise à la terre des câbles de roue en nylon ?
• Comment sélectionner le bon rouleau de mise à la terre pour câble ?
• Comment ces rouleaux améliorent-ils l’installation des câbles ?
• Comment entretenir les rouleaux de mise à la terre des câbles ?
• Foire aux questions
• Conclusion

Pourquoi l'installation de câbles souterrains nécessite-t-elle des rouleaux de mise à la terre ?

Les câbles électriques souterrains peuvent être lourds, flexibles et difficiles à contrôler lors de l'installation. Lorsqu'un câble est tiré directement sur la surface du sol ou d'une tranchée, la friction et le contact incontrôlé peuvent augmenter la résistance à la traction et créer une contrainte inutile sur la gaine du câble.

C'est là qu'unRouleau de masse de câble de roue en nylondevient précieux. Au lieu de permettre au câble de glisser directement sur le béton, le sol, le gravier ou d'autres surfaces, le rouleau offre un chemin de roulement contrôlé. Dans les virages et les changements de direction, des rouleaux correctement positionnés aident également à maintenir le cheminement prévu du câble.

L'installation professionnelle de câbles peut bénéficier des rouleaux car ils aident à :

• Guidez les câbles le long du parcours d’installation prévu.
• Réduisez le contact direct entre le câble et la surface du sol.
• Minimisez la friction lors du tirage du câble.
• Réduisez la possibilité que le câble glisse ou se déplace hors du chemin de la tranchée.
• Supportez les câbles dans les sections droites et dans les coins.
• Améliorez la cohérence globale de l’installation et la sécurité du chantier.

LingkaiLes informations sur le produit décrivent spécifiquement les rouleaux de mise à la terre des câbles à roues en nylon comme équipement pour guider et supporter les câbles, en particulier dans les virages où la stabilité du câble est importante.

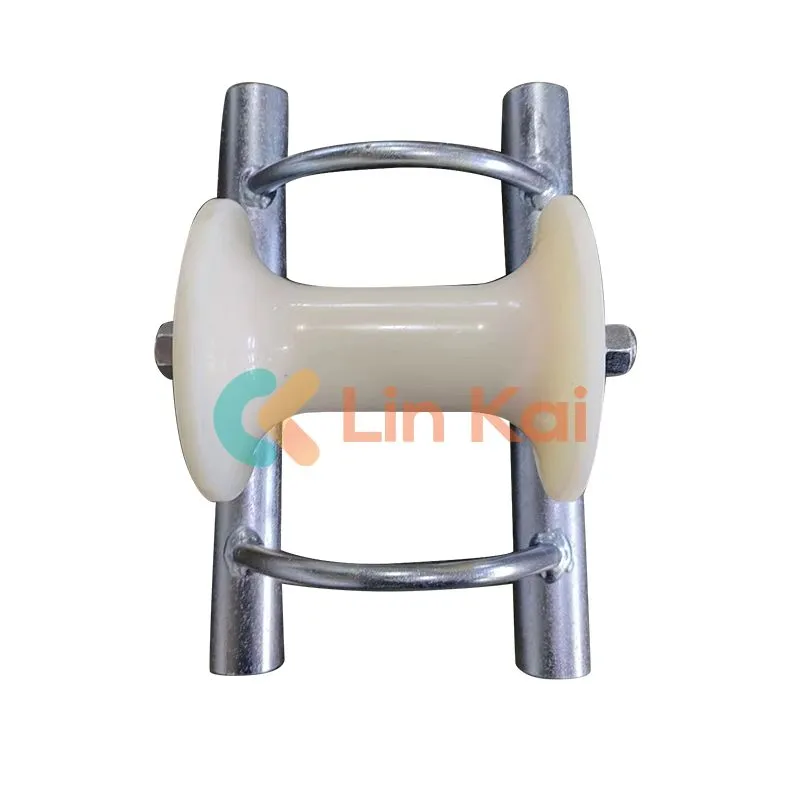

Qu'est-ce qu'un rouleau de masse pour câble de roue en nylon ?

Un rouleau de mise à la terre pour câbles à roue en nylon est un outil d'installation de câbles conçu pour soutenir et guider les câbles souterrains pendant leur mise en position. Il se compose généralement d'un châssis de support, d'un rouleau ou d'une poulie, d'un arbre et d'un ensemble roulement.

La roue en nylon est particulièrement utile car elle offre une surface de contact lisse pour le câble. Pendant le tirage du câble, la roue tourne à mesure que le câble se déplace, aidant ainsi le câble à parcourir le chemin d'installation plutôt que de glisser continuellement contre le sol.

Selon la configuration d'installation, différentes conceptions de rouleaux peuvent être utilisées. Les rouleaux en ligne droite conviennent aux chemins de câbles relativement directs, tandis que les rouleaux d'angle sont conçus pour l'installation des câbles aux coins des tranchées.

Selon les spécifications des produits de Lingkai, sa gamme de rouleaux de mise à la terre pour câbles comprend des configurations en ligne droite et des rouleaux d'angle, avec des modèles conçus pour des câbles jusqu'à environ Ø200 mm. Les rouleaux sont montés sur roulements, tandis que les châssis sont en acier galvanisé.

Quelles sont les principales caractéristiques des rouleaux de mise à la terre pour câbles de roue en nylon ?

1. Surface de contact en nylon lisse

La roue en nylon crée une surface de contact roulante entre le câble et l'équipement d'installation. Cela permet de guider le câble tout en réduisant le glissement inutile sur des surfaces rugueuses.

2. Rouleaux montés sur roulements

Les roulements permettent aux poulies de tourner lorsque le câble se déplace. Cette conception permet un mouvement plus fluide du câble et peut aider à réduire la résistance lors de l'installation.

3. Cadre en acier galvanisé

Un cadre en acier galvanisé offre une solution structurelle pratique pour les environnements d'installation exigeants. L'installation des câbles a souvent lieu à l'extérieur, à l'intérieur de tranchées ou sur des chantiers de construction où l'équipement peut être exposé à l'humidité, à la poussière et à la manipulation mécanique.

4. Configurations multiples

Différents diamètres de câbles et itinéraires d'installation nécessitent différentes dimensions de rouleaux. Les configurations disponibles incluent des modèles avec des rouleaux en nylon ou en aluminium et différentes constructions de cadre.

5. Prise en charge des câbles souterrains de grand diamètre

Lingkai précise que ses rouleaux de mise à la terre pour câbles à roues en nylon peuvent être utilisés pour l'installation de câbles électriques souterrains jusqu'à Ø200 mm, bien que le modèle approprié doive être sélectionné en fonction du diamètre réel du câble et des conditions d'installation.

Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?

Choisir un enrouleur de câble uniquement en fonction de son apparence peut conduire à une configuration d'installation inadaptée. Les acheteurs professionnels doivent évaluer le diamètre du câble, la charge de travail, la construction du cadre, le matériau des roues, la configuration des rouleaux et les conditions du site.

Les exemples suivants sont basés sur les spécifications publiées pour la gamme de rouleaux de câbles droits de Lingkai :

Ces spécifications montrent pourquoi la sélection du modèle est importante. Un rouleau conçu pour un câble plus petit ne doit pas automatiquement être utilisé pour un câble plus gros ou plus lourd. Les acheteurs doivent faire correspondre la charge de travail nominale du rouleau et la plage de diamètres de câble aux exigences réelles du projet.

Où sont utilisés les rouleaux de mise à la terre des câbles de roue en nylon ?

Les rouleaux de terre pour câbles à roues en nylon sont principalement associés à l'installation de câbles électriques souterrains. Ils peuvent être positionnés le long des chemins de câbles pour fournir un support continu pendant que le câble est tiré d'une bobine vers sa position finale.

Les applications typiques incluent :

• Installation des câbles électriques souterrains :Soutenir les câbles lorsqu'ils sont tirés à travers des tranchées.
• Projets d'infrastructures de services publics :Aider les équipes d'installation à contrôler les câbles le long des itinéraires souterrains prévus.
• Projets électriques industriels :Support de câbles lourds pendant la construction d'usines et d'installations.
• Installation d'angle de tranchée :Utilisation de rouleaux d'angle pour guider les câbles autour des changements de direction.
• Projets de câbles de grand diamètre :Sélection de modèles de rouleaux adaptés aux câbles approchant la gamme Ø200 mm.

Pour les installations d'angle, Lingkai répertorie les modèles de rouleaux d'angle de câble dédiés avec des charges de travail allant de 8 kN à 10 kN et des tailles de câble de ≤Ø80 mm à ≤Ø150 mm.

Comment sélectionner le bon rouleau de mise à la terre pour câble ?

Un processus de sélection pratique devrait commencer par le câble plutôt que par le rouleau. Avant l'achat, les équipes d'installation doivent collecter les paramètres clés du projet et les comparer avec les spécifications du fabricant.

Étape 1 : Confirmer le diamètre du câble

Mesurez ou confirmez le diamètre extérieur du câble. C'est l'un des paramètres les plus importants car le rouleau doit fournir un support approprié sans restreindre le mouvement du câble.

Étape 2 : Vérifiez le poids du câble et les conditions de traction

Les câbles lourds peuvent générer une charge mécanique considérable lors du tirage. Le rouleau sélectionné doit avoir une capacité de charge de travail suffisante pour les conditions d'installation.

Étape 3 : Identifier les sections droites et d'angle

Un chemin de câble droit et un coin de tranchée pointu ne nécessitent pas nécessairement la même configuration de rouleaux. Utilisez des rouleaux en ligne droite pour les sections droites et des rouleaux d'angle appropriés là où le câble change de direction.

Étape 4 : Considérez l'environnement d'installation

Les projets extérieurs, les chantiers de construction et les tranchées souterraines peuvent exposer l'équipement à la saleté et à l'humidité. Une construction de châssis robuste et un agencement de roulements approprié peuvent assurer un fonctionnement fiable.

Étape 5 : Comparez les exigences totales du projet

Pour les grands projets, les acheteurs doivent tenir compte du nombre de rouleaux requis, de la longueur du chemin de câble, de l'espacement, de la quantité de coins, des exigences de transport et du calendrier d'installation plutôt que d'évaluer uniquement le prix unitaire.

Comment ces rouleaux améliorent-ils l’installation des câbles ?

La valeur d'un rouleau de terre pour câble à roue en nylon va au-delà du simple support d'un câble. Des rouleaux correctement positionnés peuvent contribuer à un processus d’installation plus contrôlé.

Concrètement, l'objectif est de créer un chemin de câble contrôlé depuis l'enrouleur jusqu'à la position d'installation finale. Un placement correct des rouleaux peut rendre l’opération de tirage plus prévisible et plus facile à gérer pour les équipes d’installation.

Comment entretenir les rouleaux de mise à la terre des câbles ?

Bien que les rouleaux de câbles soient des outils mécaniques relativement simples, une inspection de routine peut aider à maintenir leurs performances sur des projets répétés.

• Inspectez les roues en nylon avant chaque installation majeure.
• Vérifiez les roulements pour déceler une résistance anormale ou un bruit inhabituel.
• Inspectez le cadre pour déceler toute déformation ou tout dommage visible.
• Retirez la saleté, la boue et les débris des composants mobiles.
• Vérifiez que le rouleau tourne librement avant de commencer à tirer le câble.
• Ne dépassez pas la charge de travail spécifiée.
• Remplacez les composants endommagés avant de remettre le rouleau en service.

Les exigences de maintenance peuvent varier en fonction de la fréquence de fonctionnement, des conditions du site, du poids du câble et des pratiques de manipulation. Une inspection de base avant utilisation est particulièrement importante avant une longue opération de tirage de câble.

Questions fréquemment posées sur les rouleaux de mise à la terre de câbles de roue en nylon

1. À quoi sert un rouleau de masse pour câble de roue en nylon ?

Il est utilisé pour guider et soutenir les câbles souterrains lors de l’installation. Le rouleau fournit un chemin de roulement contrôlé qui aide à réduire le contact direct du câble avec le sol et prend en charge l'alignement des câbles.

2. Quel diamètre de câble les rouleaux de Lingkai peuvent-ils accueillir ?

Les spécifications publiées par Lingkai indiquent que sa gamme de rouleaux de mise à la terre pour câbles à roues en nylon peut être utilisée pour les câbles électriques souterrains jusqu'à environ Ø200 mm. Le modèle correct doit être sélectionné en fonction du diamètre du câble et des exigences du projet.

3. Les rouleaux en nylon sont-ils adaptés aux câbles souterrains lourds ?

Ils peuvent convenir lorsque le modèle sélectionné présente une charge de travail et une capacité de taille de câble appropriées. Certains modèles linéaires répertoriés ont une charge de travail de 10 kN, mais les acheteurs doivent toujours vérifier les conditions de charge réelles du projet avant de les sélectionner.

4. Quelle est la différence entre les rouleaux de câble droits et d'angle ?

Les rouleaux en ligne droite sont principalement conçus pour les acheminements de câbles relativement directs, tandis que les rouleaux d'angle sont destinés à soutenir et à guider les câbles autour des coins de tranchées ou des changements de direction.

5. Pourquoi les roulements sont-ils utilisés dans les rouleaux de câbles ?

Les roulements permettent au rouleau ou à la poulie de tourner lorsque le câble se déplace. Cela permet un mouvement plus fluide du câble et aide à réduire la résistance lors de la traction.

6. Quel matériau est utilisé pour le châssis à rouleaux ?

Lingkai déclare que les cadres de ses rouleaux de câbles sont en acier galvanisé. Différents modèles peuvent utiliser différentes constructions de cadre, notamment un cadre en fonte d'aluminium, une base en tôle d'acier et des cadres en tubes d'acier.

Conclusion

Un processus d'installation de câbles souterrains fiable dépend du contrôle du mouvement du câble depuis le début de l'opération de tirage jusqu'à la mise en place finale. Un bien sélectionnéRouleau de masse de câble de roue en nylonpeut fournir le guidage, le support et le contact roulant nécessaires pour rendre l'installation des câbles plus contrôlée et plus efficace.

Pour les acheteurs professionnels, les considérations les plus importantes sont le diamètre du câble, la charge de travail, la configuration des rouleaux, l'itinéraire d'installation, les exigences en matière de coins, la construction du cadre et les conditions générales du projet. Avec des modèles conçus pour différentes tailles de câbles et configurations d'installation, Lingkai propose des solutions pratiques pour les projets d'installation de câbles souterrains. Si vous recherchez des rouleaux de câble pour un projet utilitaire, industriel, d'infrastructure ou d'installation électrique, explorez la gamme de rouleaux de mise à la terre pour câbles à roues en nylon etContactez-nouspour la sélection du modèle, les spécifications techniques et un devis adapté à votre projet.
